Состав и содержание отчётов по диагностике, ремонту и нивелировке

Отчёт по диагностике кранов

По итогам технического диагностирования крана оформляется отчёт (техническое заключение) — с ведомостью дефектов, выводом о техническом состоянии и сроком дальнейшей безопасной эксплуатации. Отчётная документация прикладывается к паспорту крана и становится его неотъемлемой частью.

Отчёт по диагностике крана, в общем случае, состоит из титульного листа и следующих разделов:

• список исполнителей (эксперты, квалификационные уровни, сертификаты) и их подписи;
• заключение — вывод о техническом состоянии крана, возможность и срок дальнейшей эксплуатации;

1. пояснительная записка (основание, цель, объект обследования, нормативная база);
2. общие сведения о кране (паспортные данные и технические характеристики);
3. расчёт фактической группы режима работы крана;
4. объём обследования — металлоконструкции, механизмы, кабина, электрооборудование, заземление, приборы и устройства безопасности
   • для кранов на рельсовом пути (мостовых, козловых) — дополнительно результаты планово-высотной съёмки рельсового пути и замеров скручивания главных балок;
5. результаты обследования — в том числе кранового пути (мостовые, козловые) или перекоса опорно-поворотного устройства (стреловые);
6. ведомость дефектов и отступлений от требований нормативно-технической документации;
7. перечень приборов и инструментов, применённых при контроле;
8. список использованной нормативной литературы.

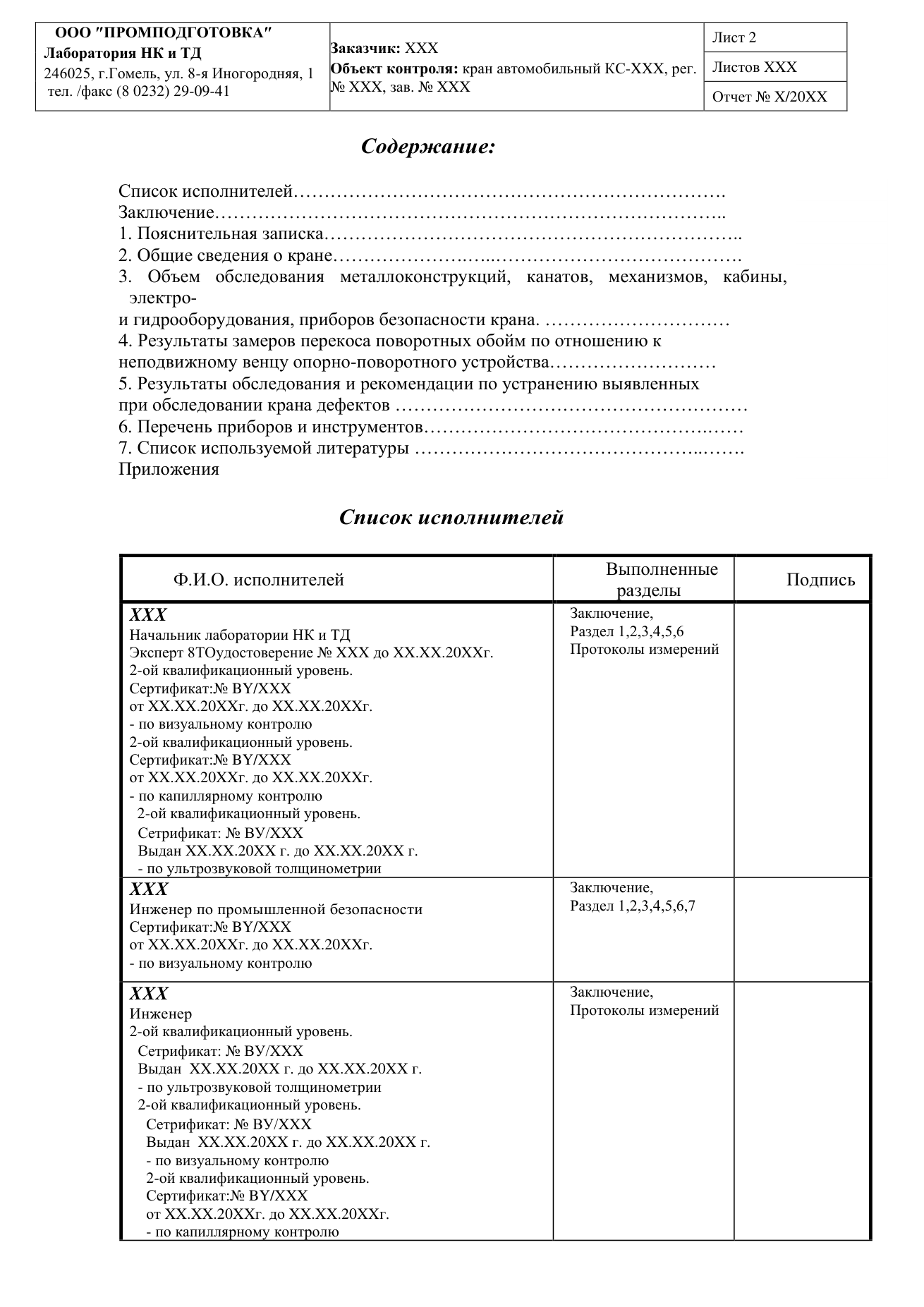

• приложения — протоколы неразрушающего контроля (визуально-измерительный, ультразвуковая толщинометрия, капиллярный), фотоматериалы, копии сертификатов, лицензии и аттестата аккредитации.

Диагностирование проводим по каждому типу крана: мостовому, козловому, стреловому (автомобильному) и др.

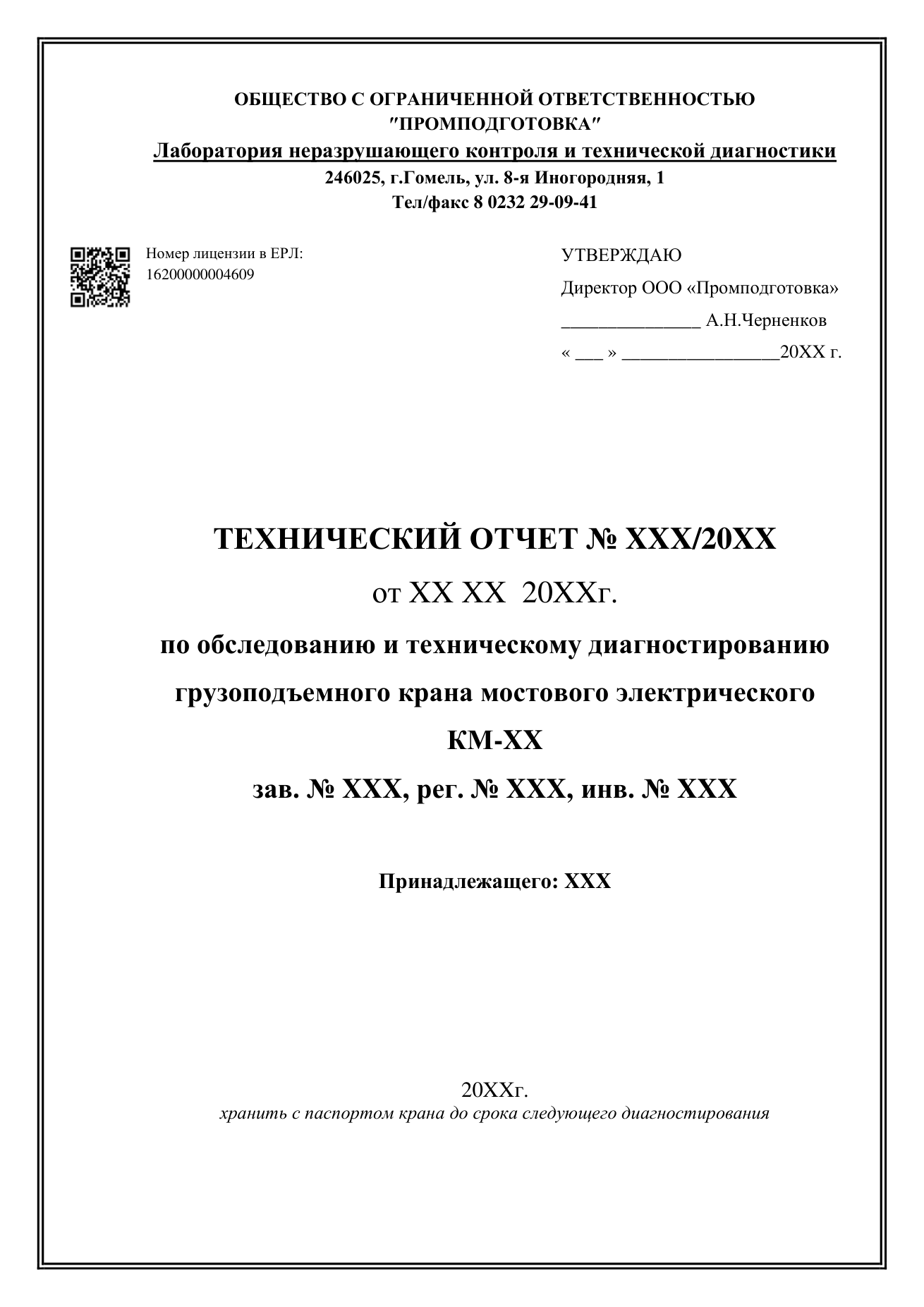

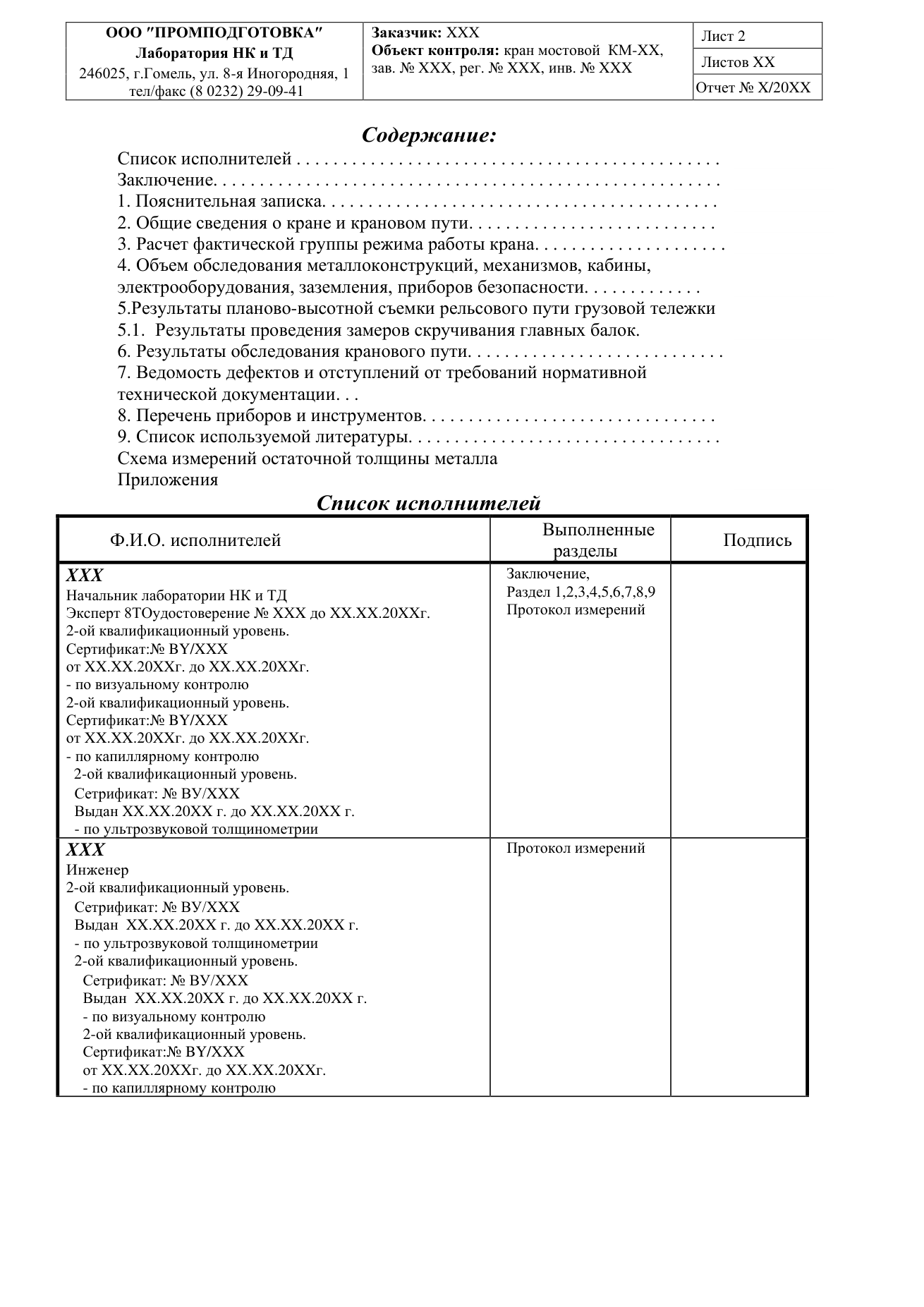

Мостовой кран

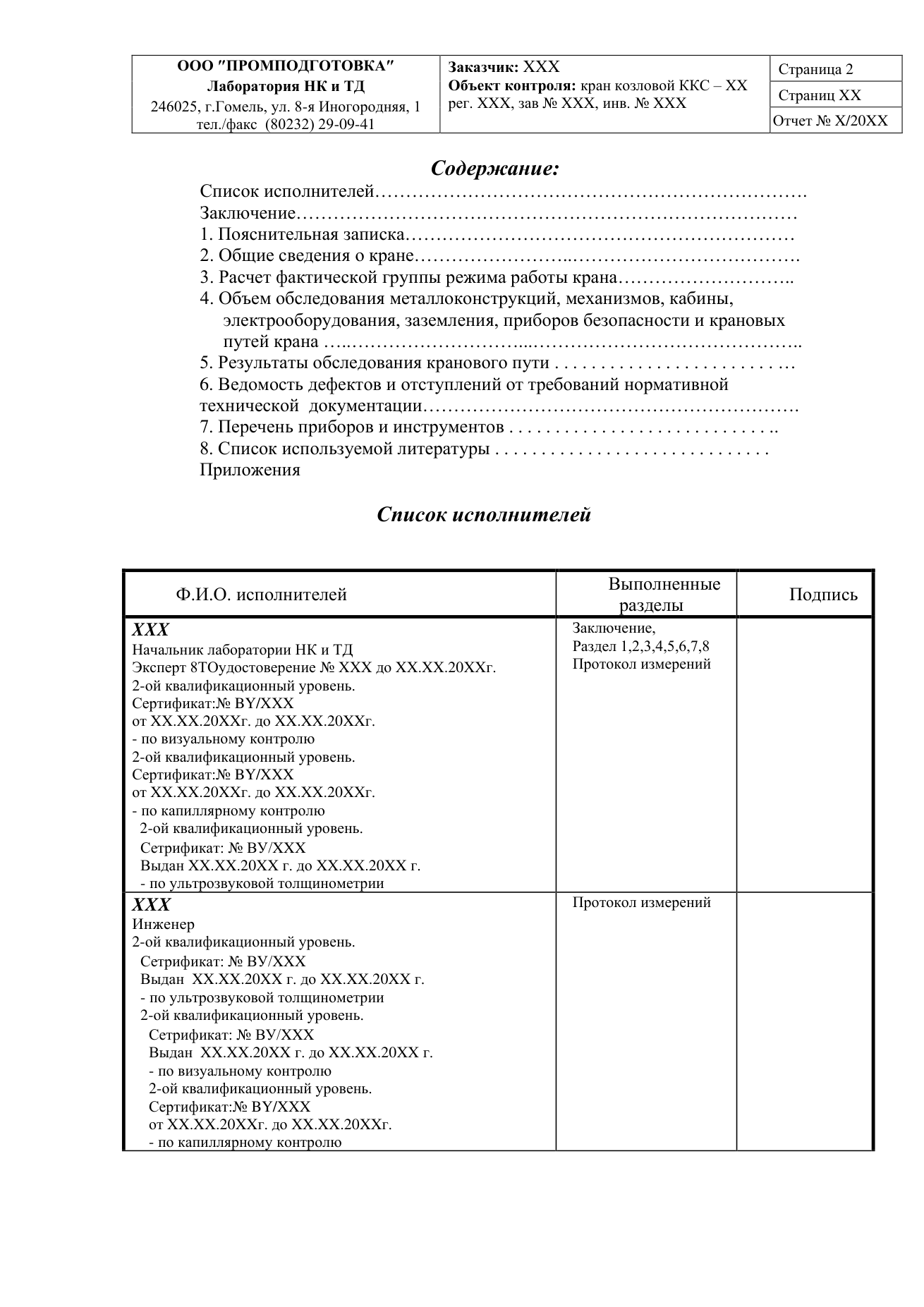

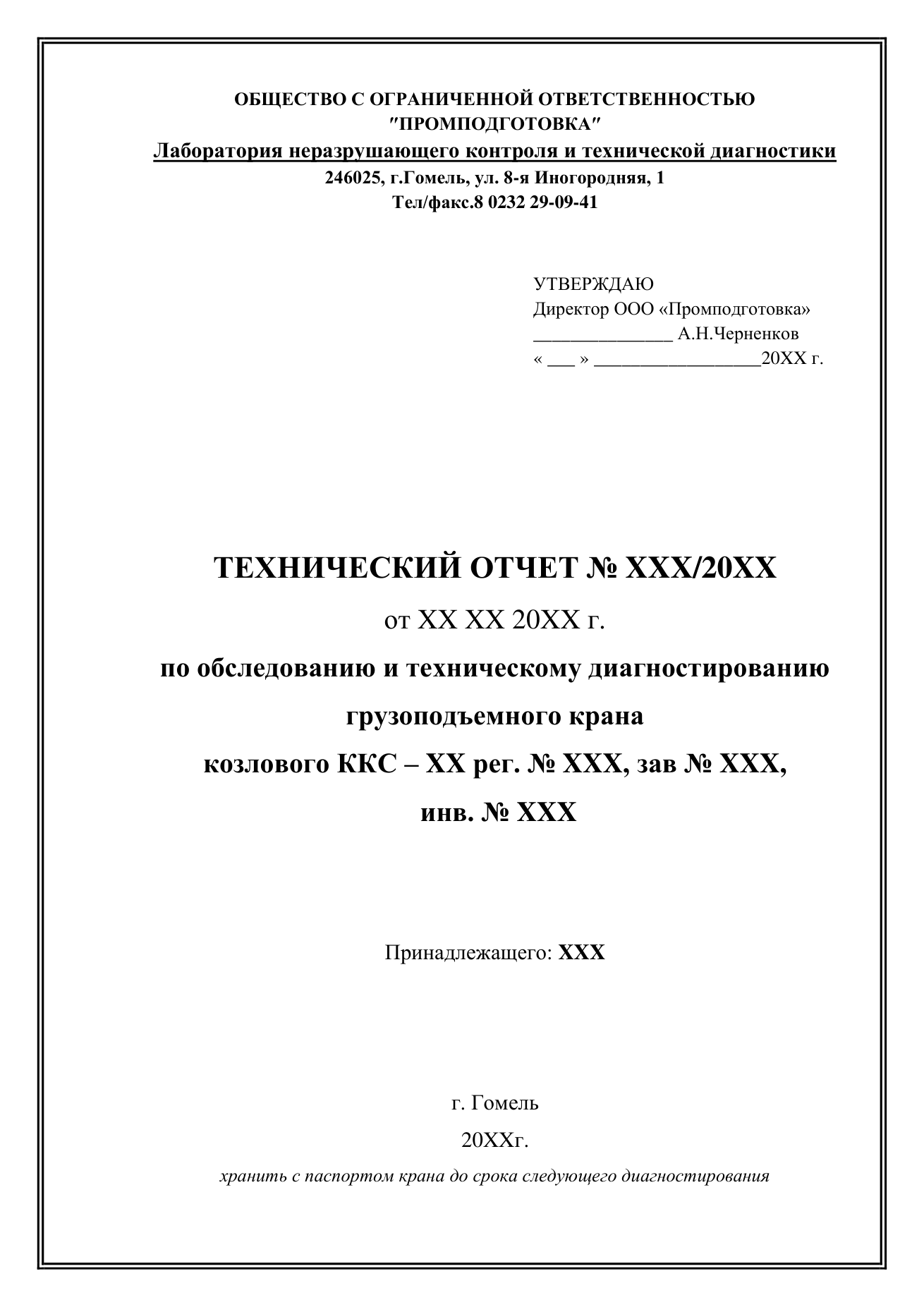

Козловой кран

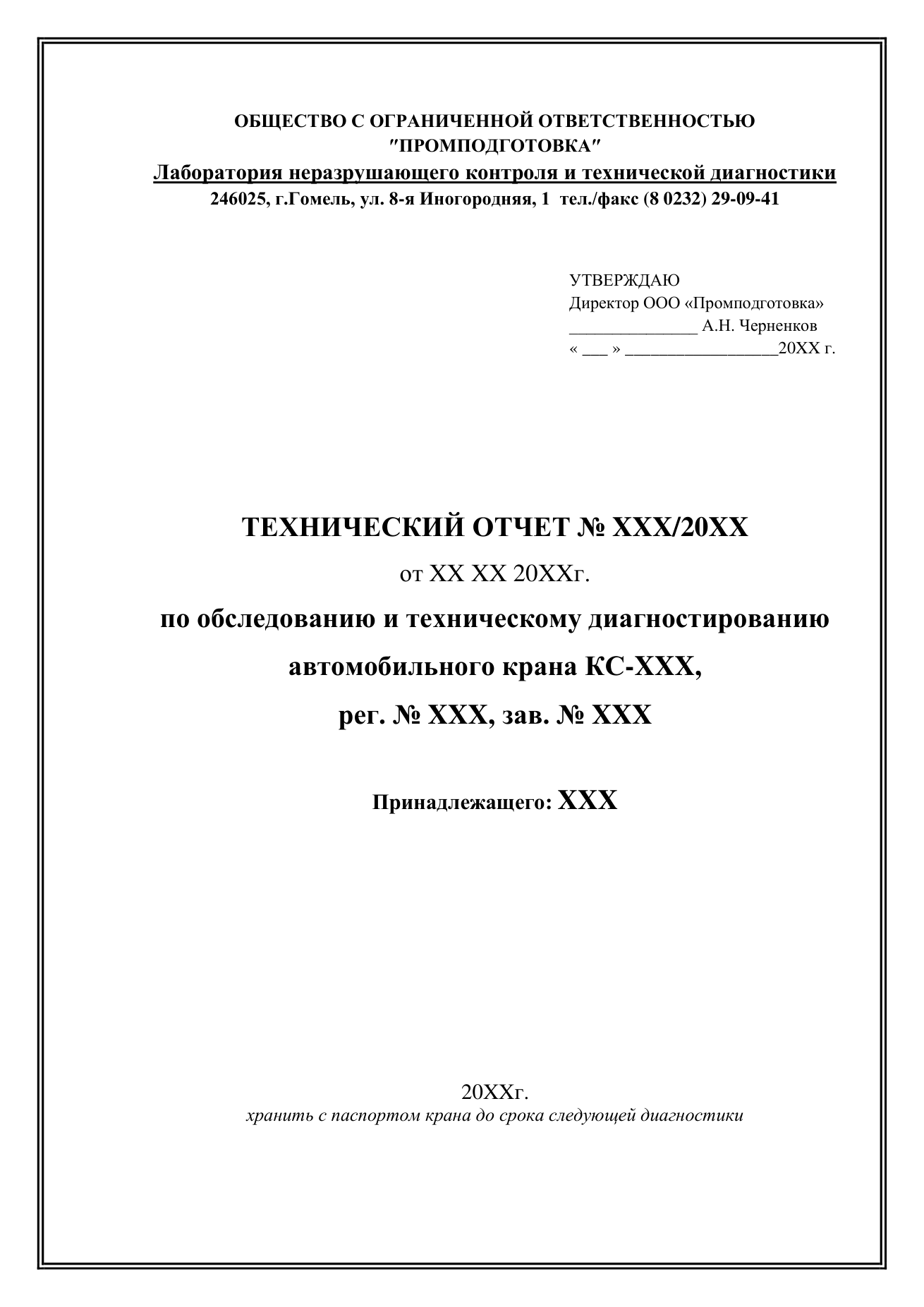

Стреловой (автомобильный) кран

Отчёт по диагностике вышек и подъёмников

Для мобильных подъёмных рабочих платформ — автовышек, автогидроподъёмников, вышек, МПРП — оформляется аналогичный отчёт по результатам технического диагностирования. Состав близок к отчёту по крану, с учётом особенностей подъёмника.

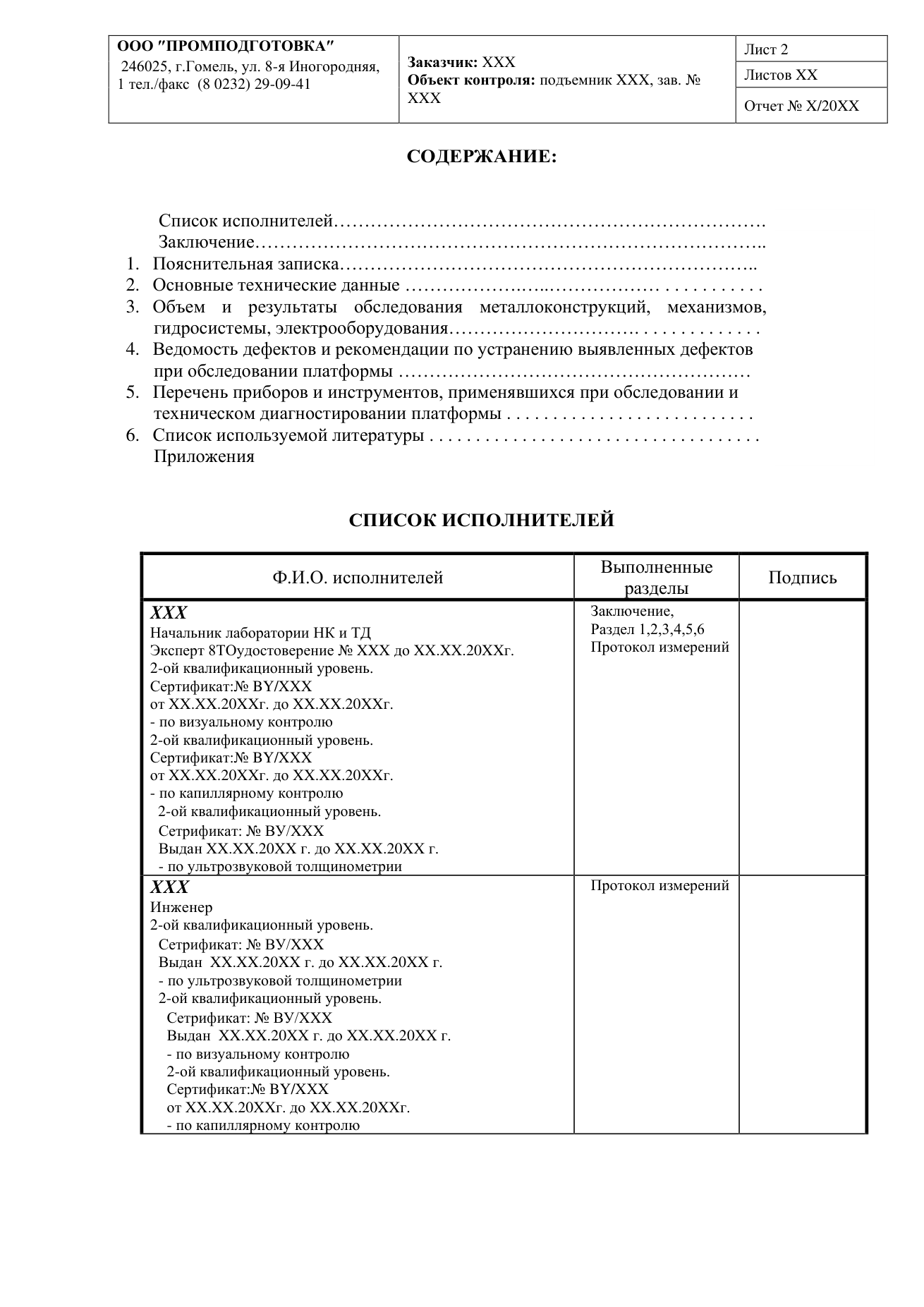

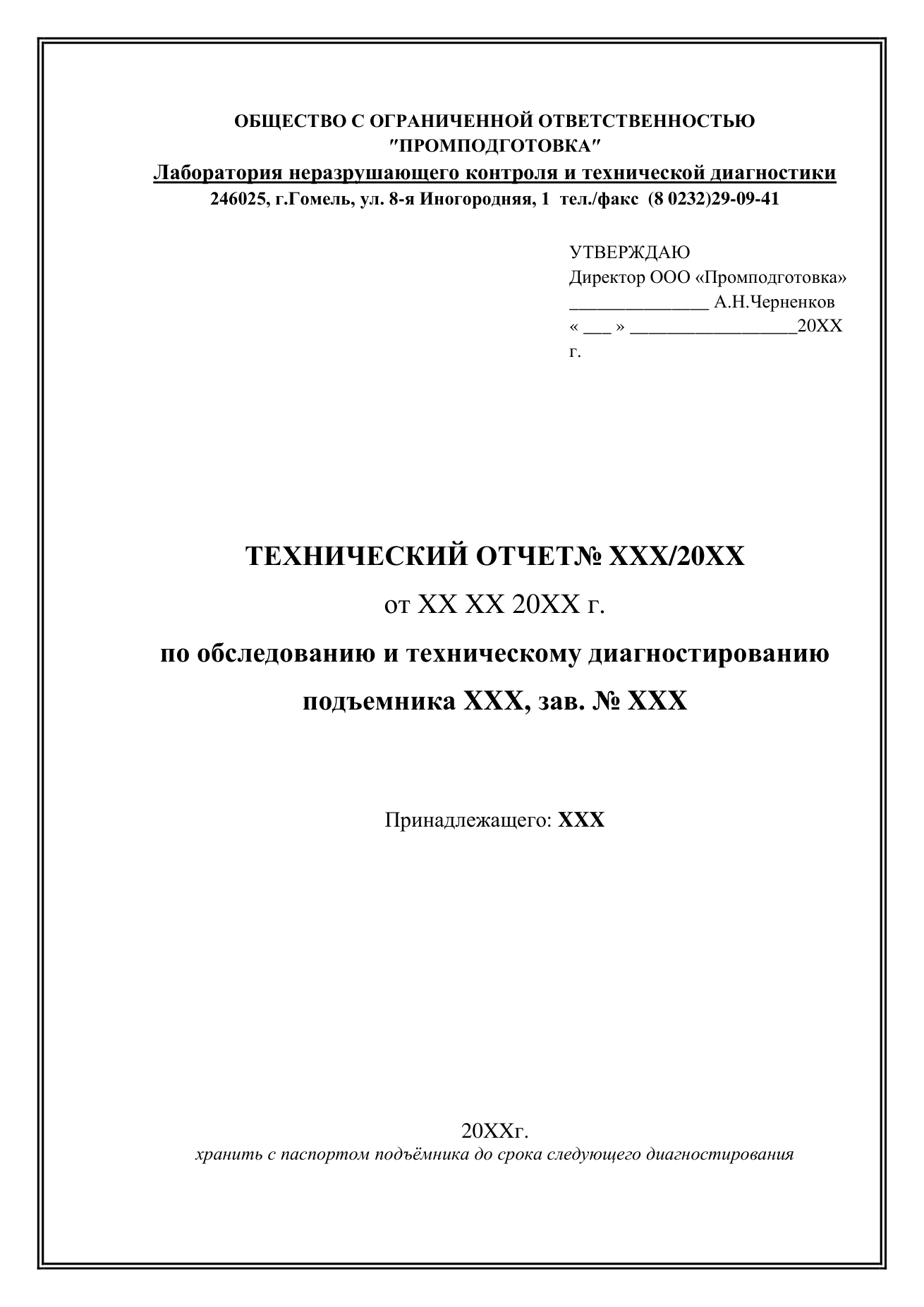

Отчёт по диагностике подъёмника, в общем случае, состоит из титульного листа и следующих разделов:

• список исполнителей (эксперты, квалификационные уровни, сертификаты) и их подписи;
• заключение — вывод о техническом состоянии подъёмника, возможность и срок дальнейшей эксплуатации;

1. пояснительная записка (основание, цель, объект обследования, нормативная база);
2. основные технические данные (паспортные данные и характеристики подъёмника);
3. объём и результаты обследования — металлоконструкции стрелы и опорного контура, механизмы подъёма и поворота, гидросистема, рабочая платформа, электрооборудование, приборы и устройства безопасности;
4. ведомость дефектов и рекомендации по устранению выявленных при обследовании платформы дефектов;
5. перечень приборов и инструментов, применявшихся при обследовании и техническом диагностировании платформы;
6. список использованной литературы.

• приложения — протоколы неразрушающего контроля, фотоматериалы, копии сертификатов, лицензии и аттестата аккредитации.

Подъёмник (автовышка, автогидроподъёмник)

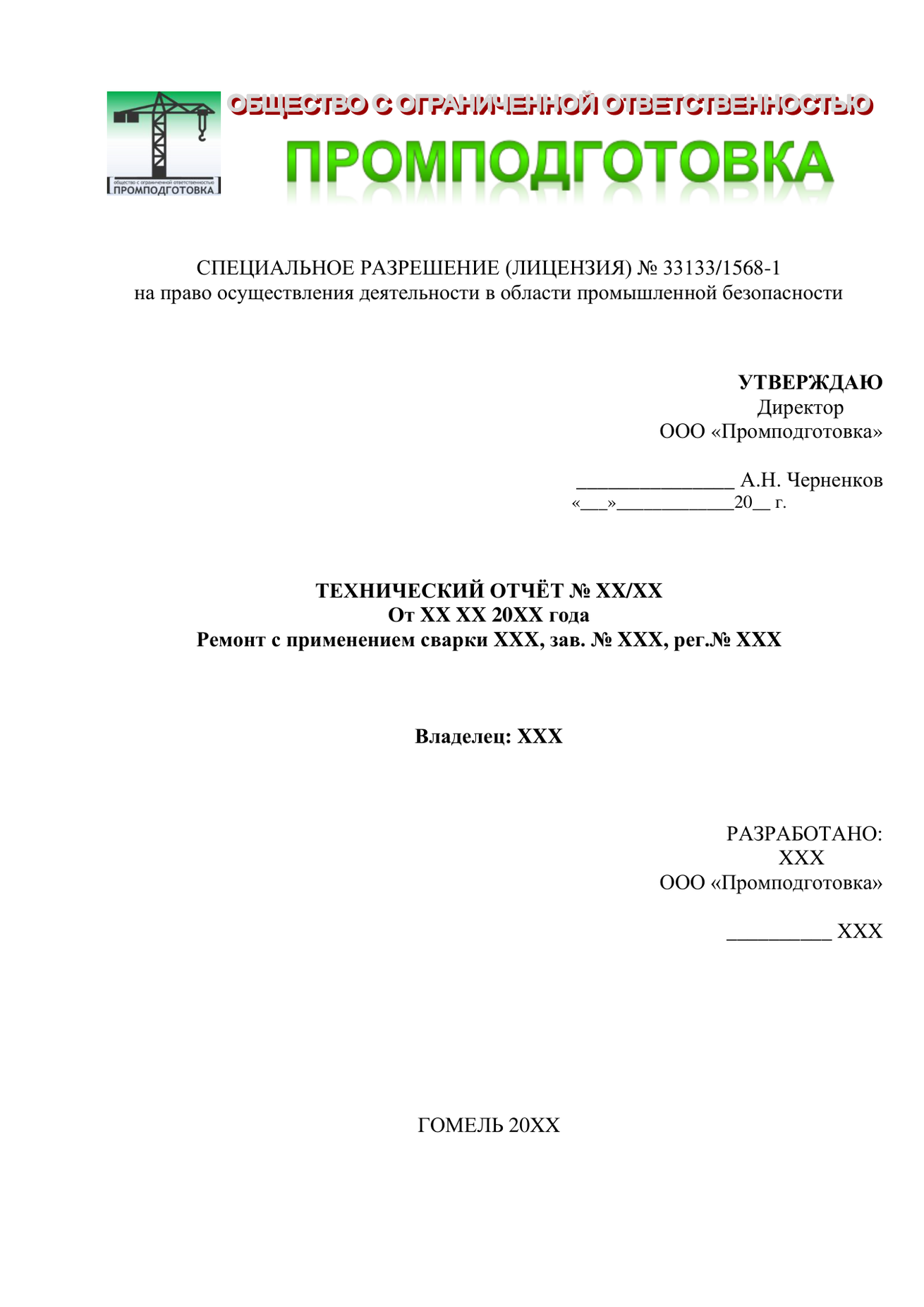

Технический отчёт (в том числе с применением сварки)

При ремонте металлоконструкций грузоподъёмного крана с применением сварки оформляется технологическая документация на ремонт со сваркой. Она подтверждает, что работы выполнены аттестованными сварщиками по аттестованной технологии и проверены неразрушающим контролем.

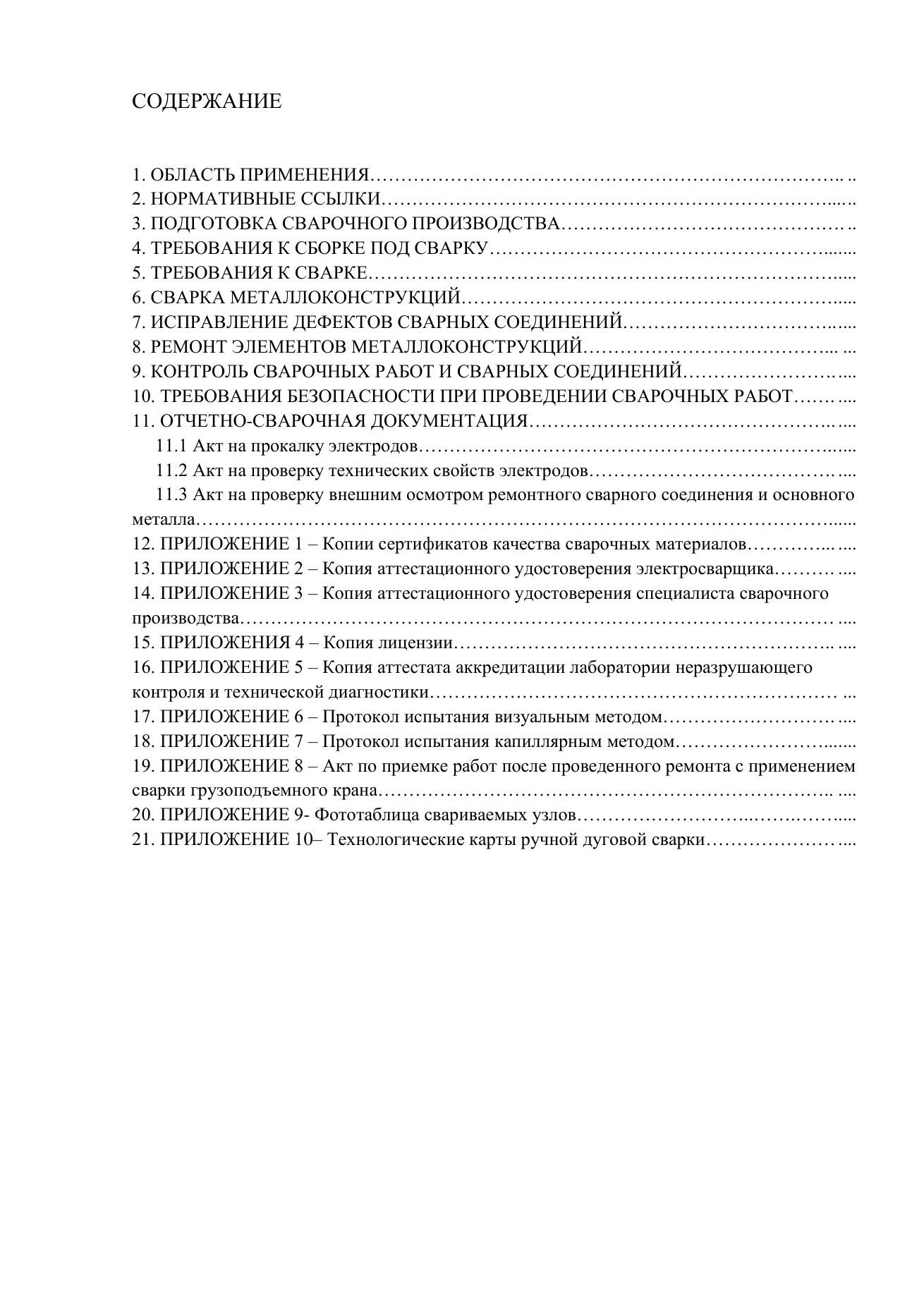

Технический отчёт на ремонт с применением сварки, в общем случае, содержит:

1. область применения;
2. нормативные ссылки;
3. подготовка сварочного производства;
4. требования к сборке под сварку;
5. требования к сварке;
6. сварка металлоконструкций;
7. исправление дефектов сварных соединений;
8. ремонт элементов металлоконструкций;
9. контроль сварочных работ и сварных соединений;
10. требования безопасности при проведении сварочных работ;
11. отчётно-сварочная документация:
    • акт на прокалку электродов;
    • акт на проверку технических свойств электродов;
    • акт на проверку внешним осмотром ремонтного сварного соединения и основного металла;
12. приложение 1 — копии сертификатов качества сварочных материалов;
13. приложение 2 — копия аттестационного удостоверения электросварщика;
14. приложение 3 — копия аттестационного удостоверения специалиста сварочного производства;
15. приложение 4 — копия лицензии;
16. приложение 5 — копия аттестата аккредитации лаборатории неразрушающего контроля и технической диагностики;
17. приложение 6 — протокол испытания визуальным методом;
18. приложение 7 — протокол испытания капиллярным методом;
19. приложение 8 — акт по приёмке работ после проведённого ремонта с применением сварки грузоподъёмного крана;
20. приложение 9 — фототаблица свариваемых узлов;
21. приложение 10 — технологические карты ручной дуговой сварки.

Нивелировка крановых путей

По результатам нивелировки (геодезической съёмки) кранового пути оформляется технический отчёт с фактическим положением пути и рекомендациями. При выявлении отклонений от норм составляется дефектная ведомость.

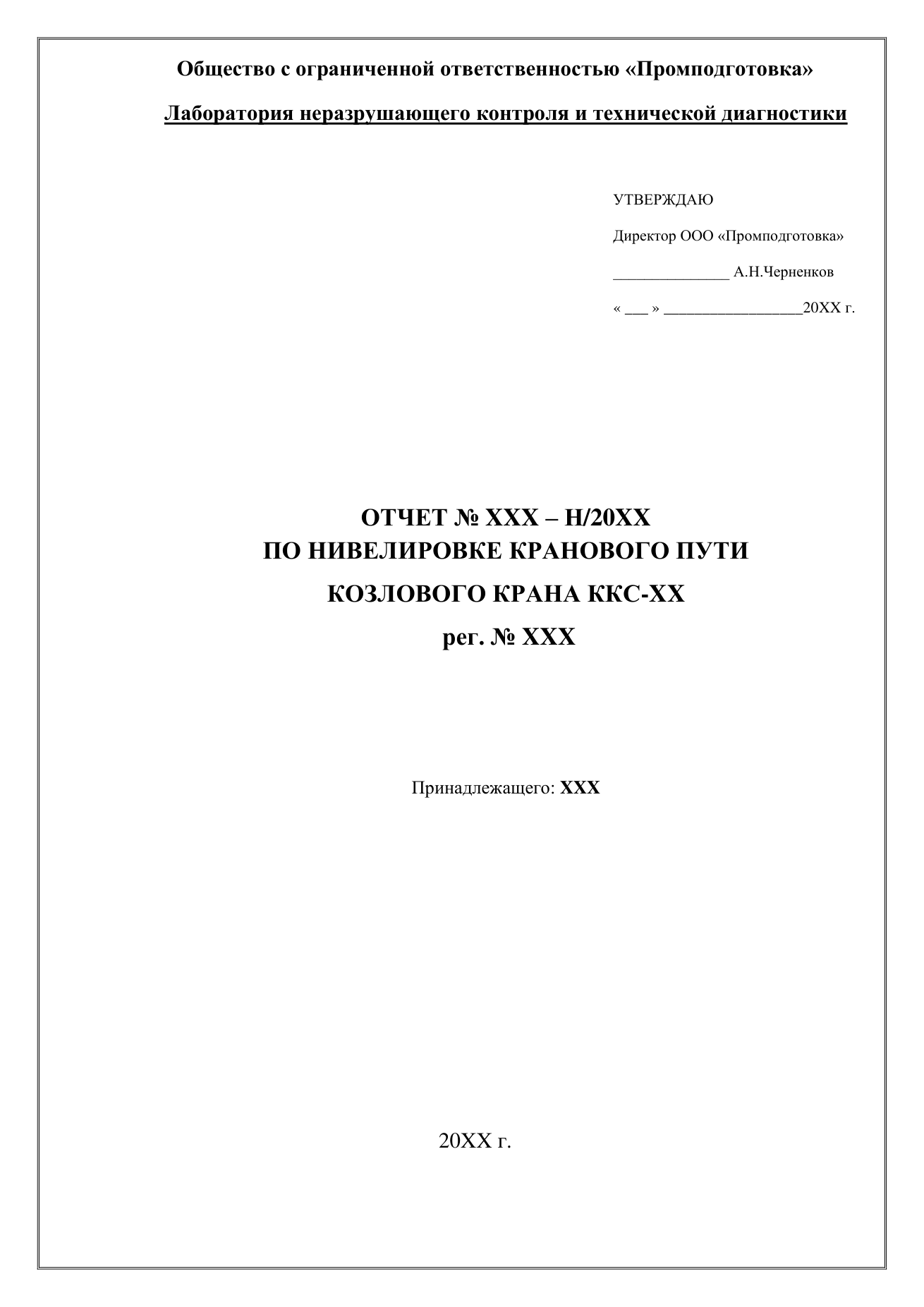

Отчёт по нивелировке кранового пути, в общем случае, состоит из титульного листа и следующих разделов:

• сведения об исполнителях;
• заключение — вывод о состоянии кранового пути и возможности дальнейшей эксплуатации;

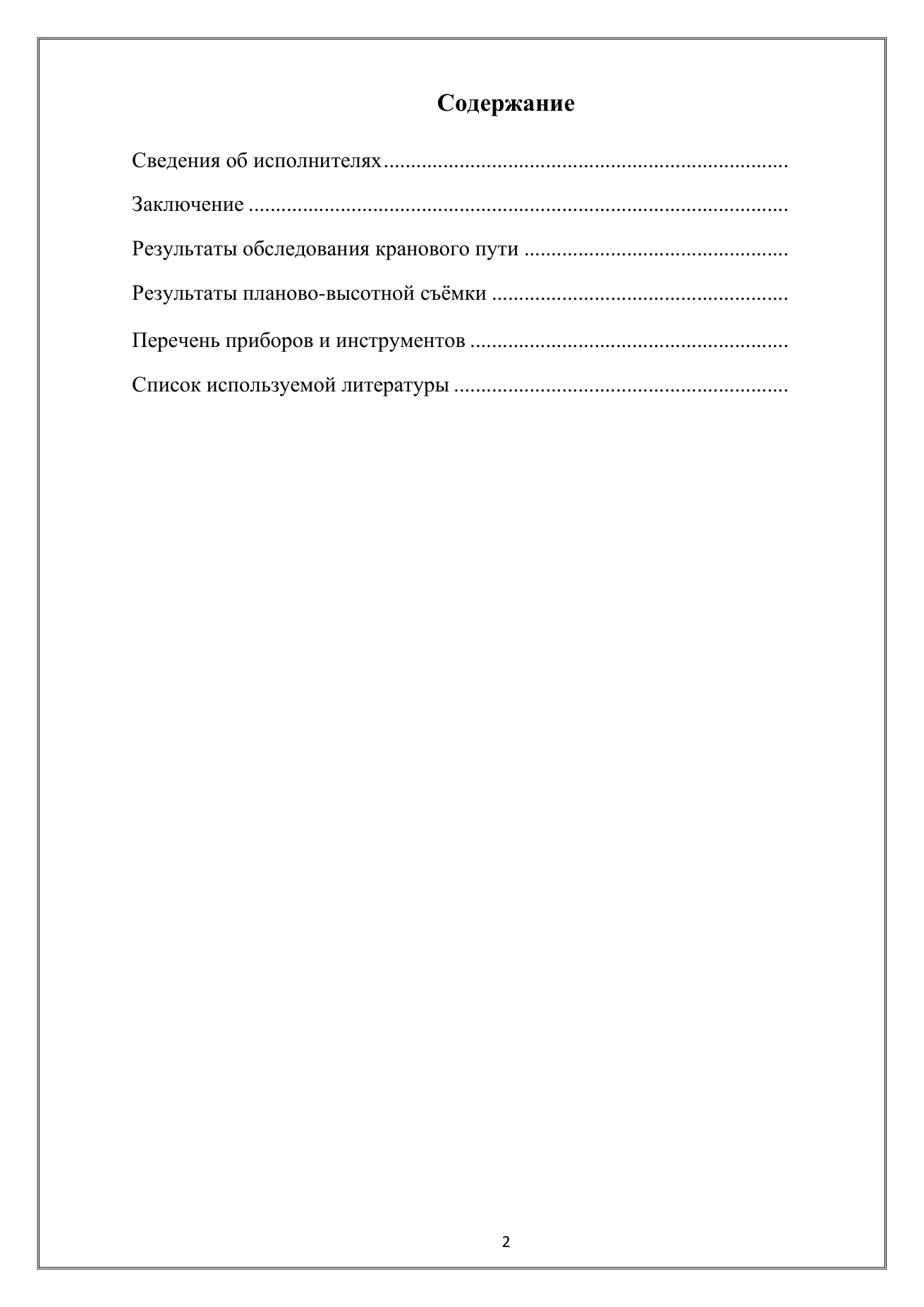

• результаты обследования кранового пути — фактические отклонения по ширине колеи, прямолинейности, разности отметок головок рельсов, взаимному превышению в сопоставлении с допустимыми нормами; при выявленных отклонениях — дефектная ведомость;
• результаты планово-высотной съёмки — схема (план) пути с точками нивелирования, продольные и поперечные профили с фактическими отметками;
• перечень приборов и инструментов;
• список использованной литературы.
